如何在VigorSwitch上使用MAC VLAN?

VigorSwitch支援MAC VLAN功能。 MAC VLAN 允許您為具有特定 MAC 位址的主機指派 VLAN ID。 VigorSwitch 可讓您設定多個已設定 MAC 位址和遮罩的群組,使其在連接埠上處於活動狀態並與 VLAN ID 綁定。本文示範如何在 VigorSwitch 上使用 MAC VLAN。

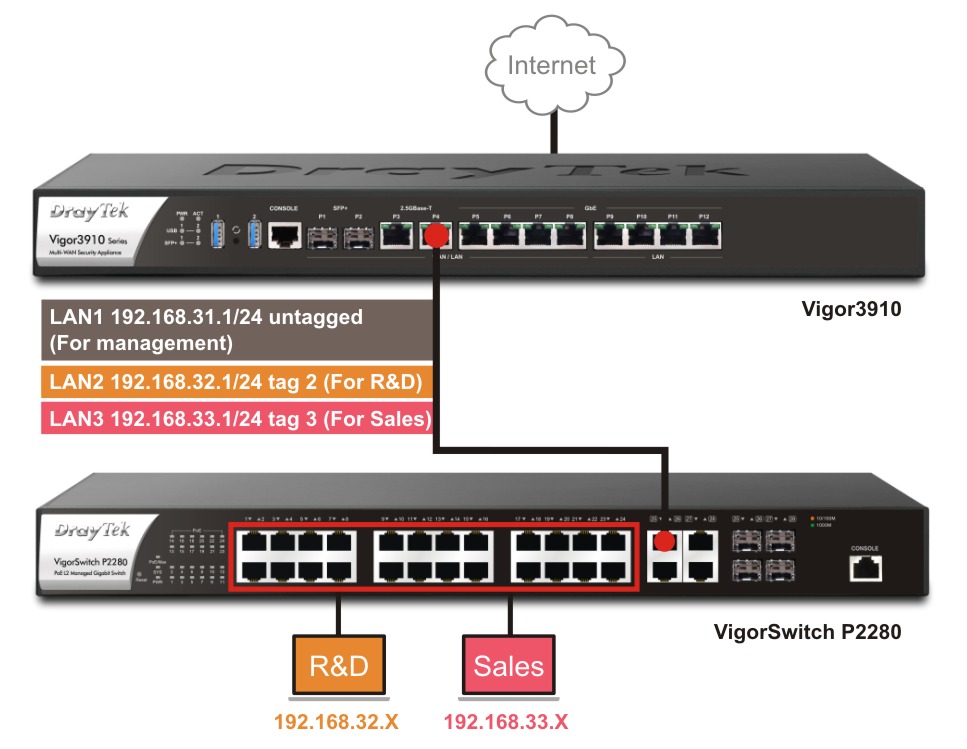

假設我們公司有一個研發團隊(R&D)和一個銷售團隊(Sales)。研發團隊被分配到LAN2,銷售團隊分配到LAN3。我們希望讓他們的設備在連接到交換器連接埠時從其網路取得 IP 位址。網路拓撲如下圖所示:

路由器設定:

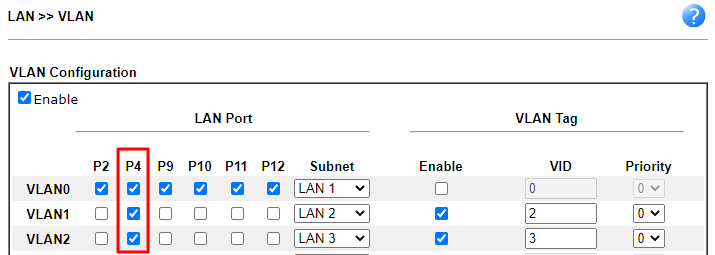

進入LAN >> VLAN設定 VLAN。在此範例中,交換器連接到路由器的連接埠 4,因此連接埠 4 需要接受 LAN2 和 LAN3 的 VLAN 標記。

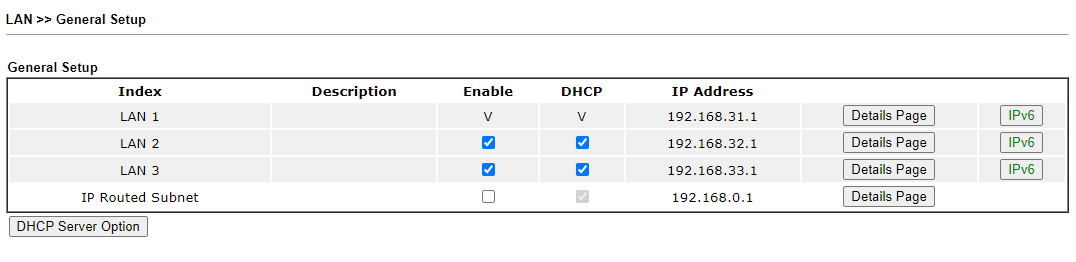

前往LAN >> 細節設定,為每個 LAN 介面設定網路。

Switch Hub 設定:

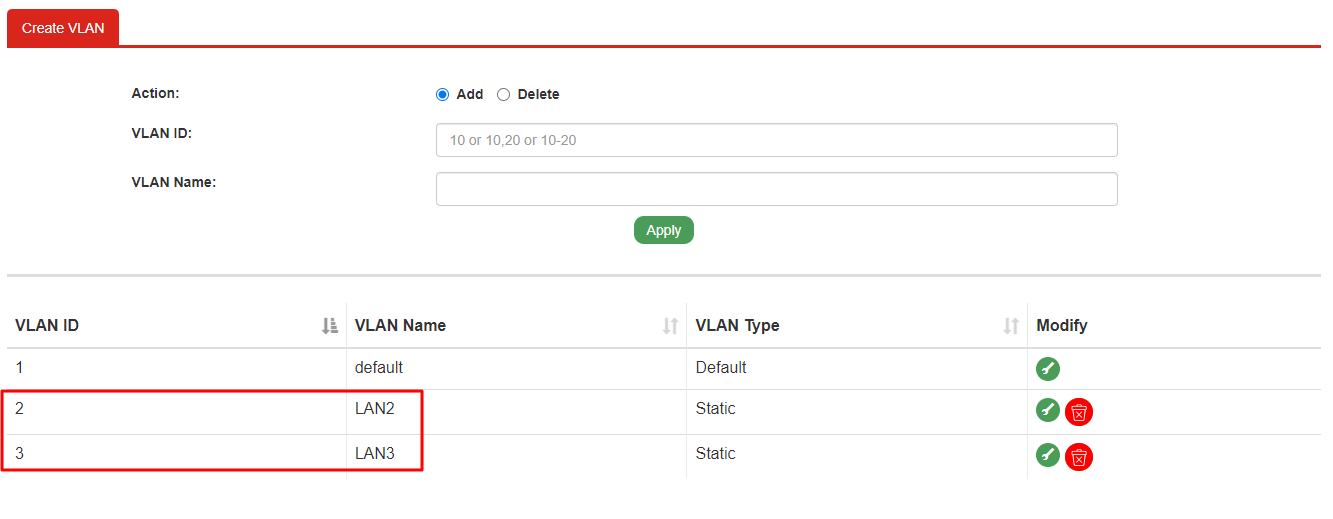

進入Switch LAN>>VLAN管理>>建立VLAN,為LAN2和LAN3建立VLAN。

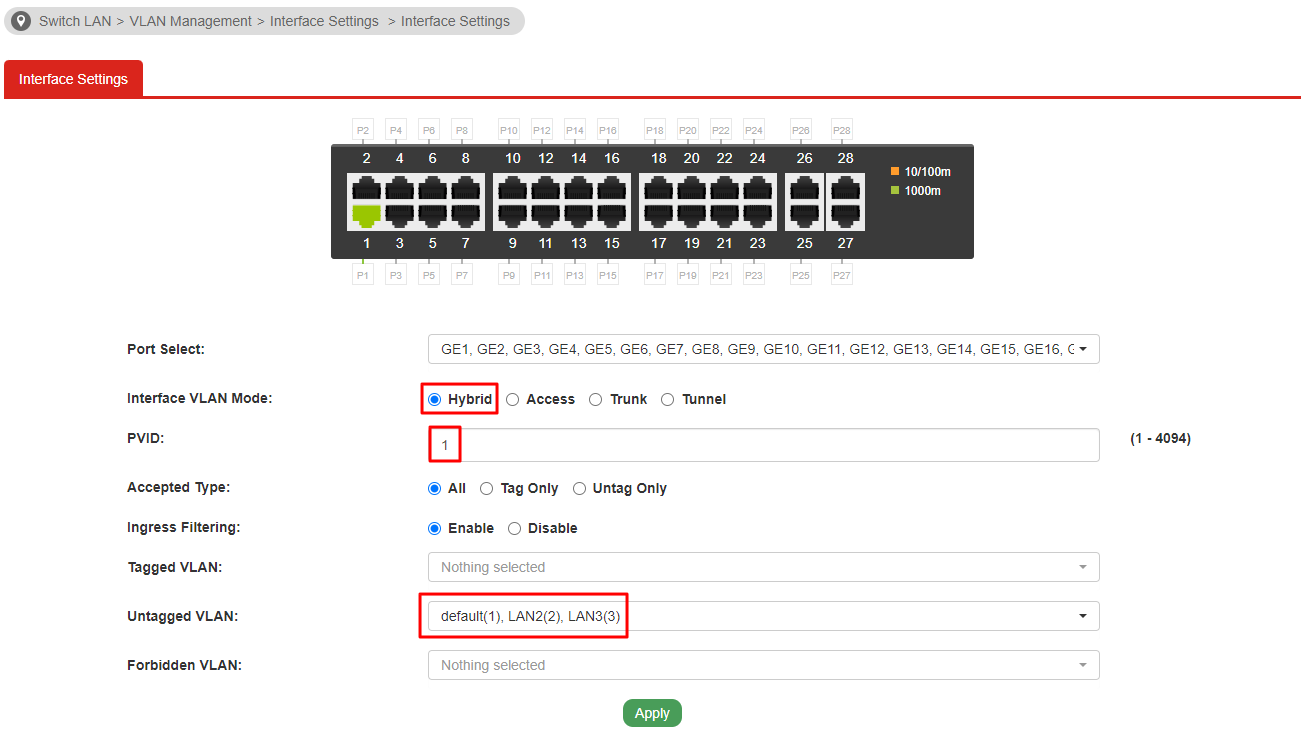

進入Switch Hub LAN>>VLAN管理>>介面設定。設定設備將連接的連接埠。
選擇連接埠1~24。
選擇混合模式(Hybird Mode)。
輸入 1 作為 PVID。不在 MAC VLAN 群組中的其他設備將被指派到 LAN1 網路。
為 Untagged VLAN 選擇 2、3 和預設值 (1)。

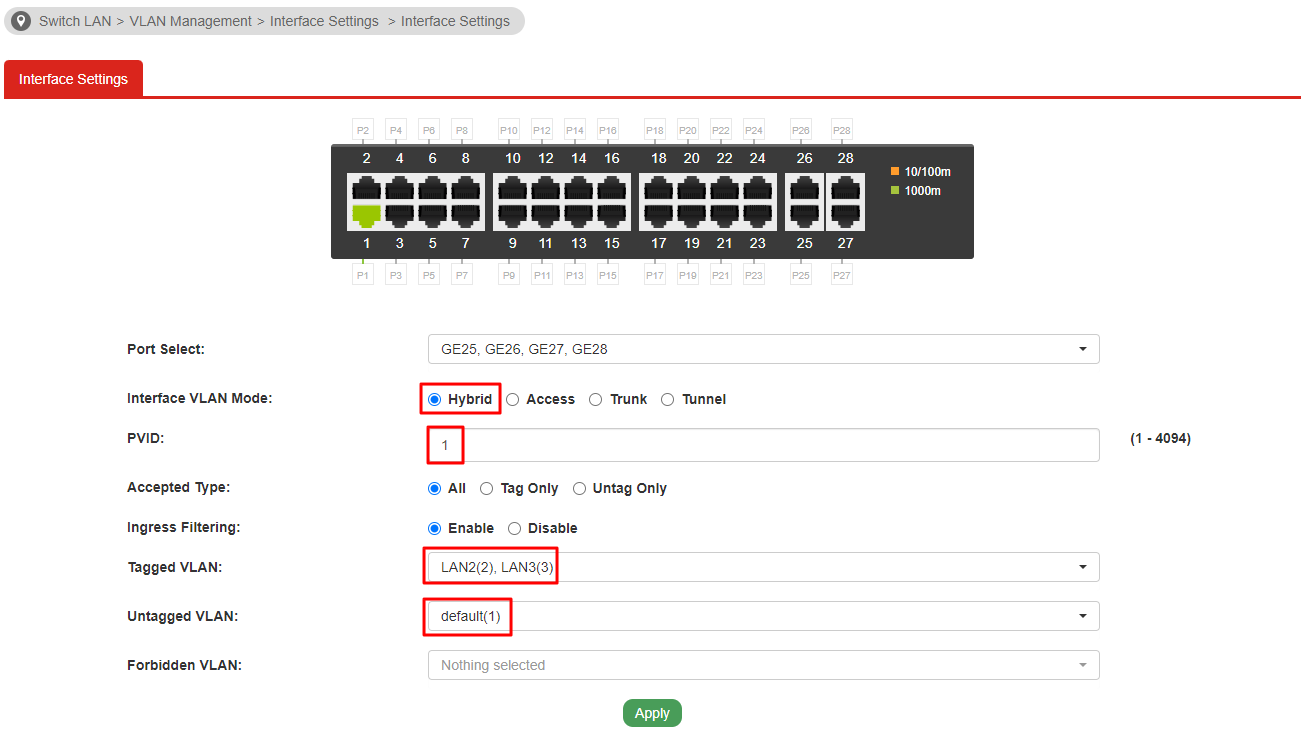

設定連接到路由器的連接埠。在本文中,連接埠 25~28 用於支援標記的設備。例如路由器或AP。
選擇連接埠25~28。
選擇混合模式(Hybird Mode)。
輸入 1 作為 PVID。
為標記的 VLAN 選擇 2 和 3。
為未標記 VLAN 選擇預設值 (1)。

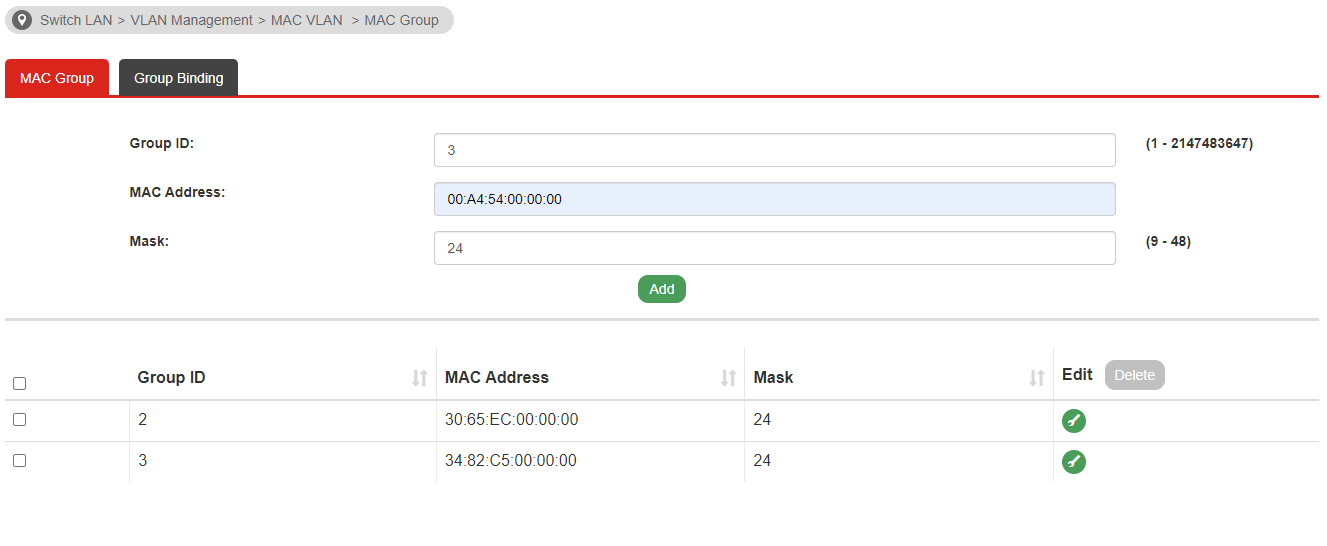

進入Switch Hub LAN >> VLAN 管理 >> MAC VLAN >> MAC 群組。將MAC位址加入到MAC VLAN群組中。
在本文中,我們為研發團隊(R&D)的設備定義Group ID 2,為銷售團隊(Sales)的設備定義Group ID 3。

注意:
遮罩Mask 48 代表單一 MAC 位址。
掩碼 24 代表 OUI 一個區段 256個IP。

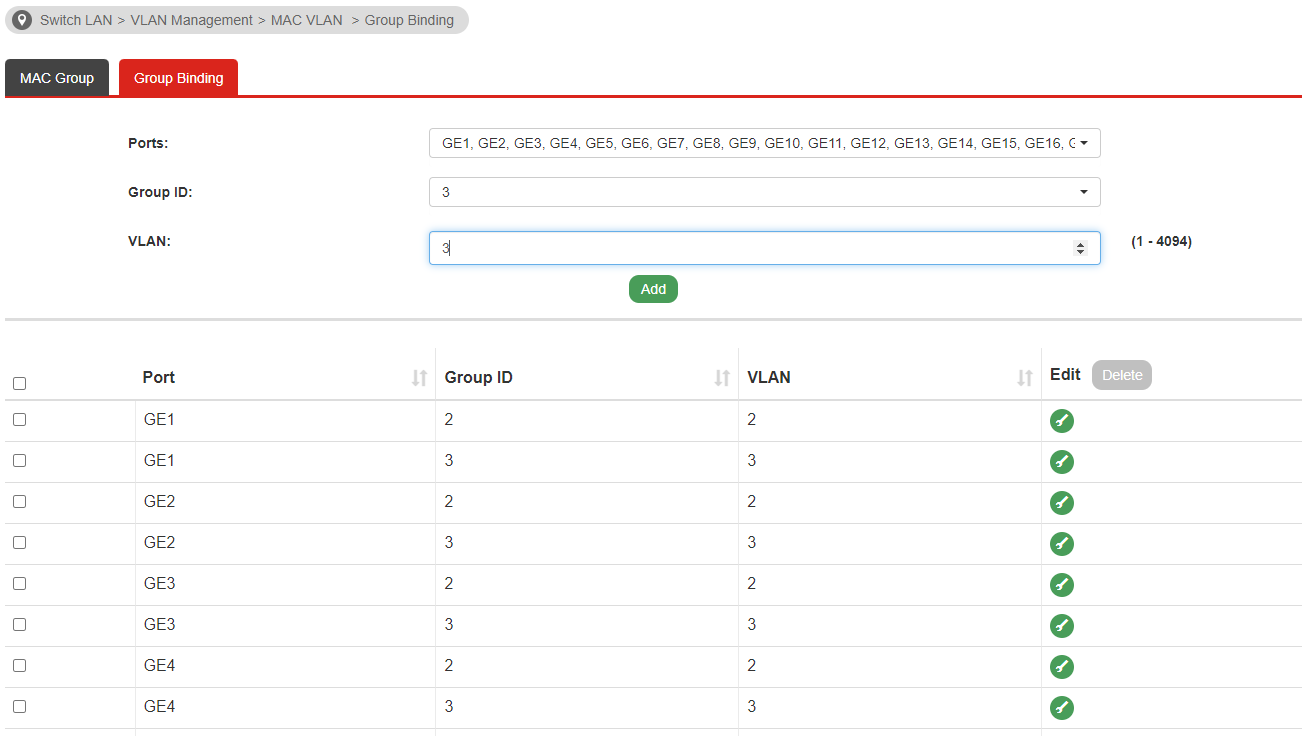

轉到組綁定選項卡。將 MAC VLAN 群組綁定到設備連接的連接埠並指定 VLAN ID。
將連接埠 1~24 綁定到 Group ID 2,屬於 VLAN 2

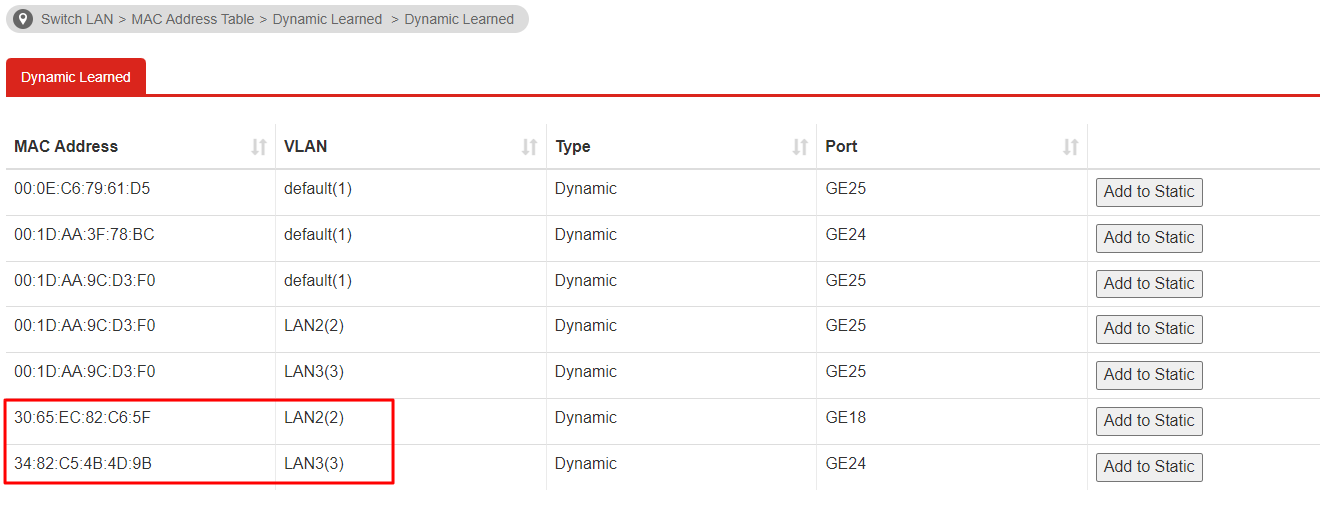

我們可以在Switch Hub LAN>>MAC位址表>>動態學習(Dynamic Learned)中看到設備分配了什麼VLAN 。
