Vigor2927 vlan 範例,兩端可以互通,防火牆 過濾器還可以管理 vLAN1 vLAN2 IP 通或是不通

Vigor2927 vlan 範例,兩端可以互通

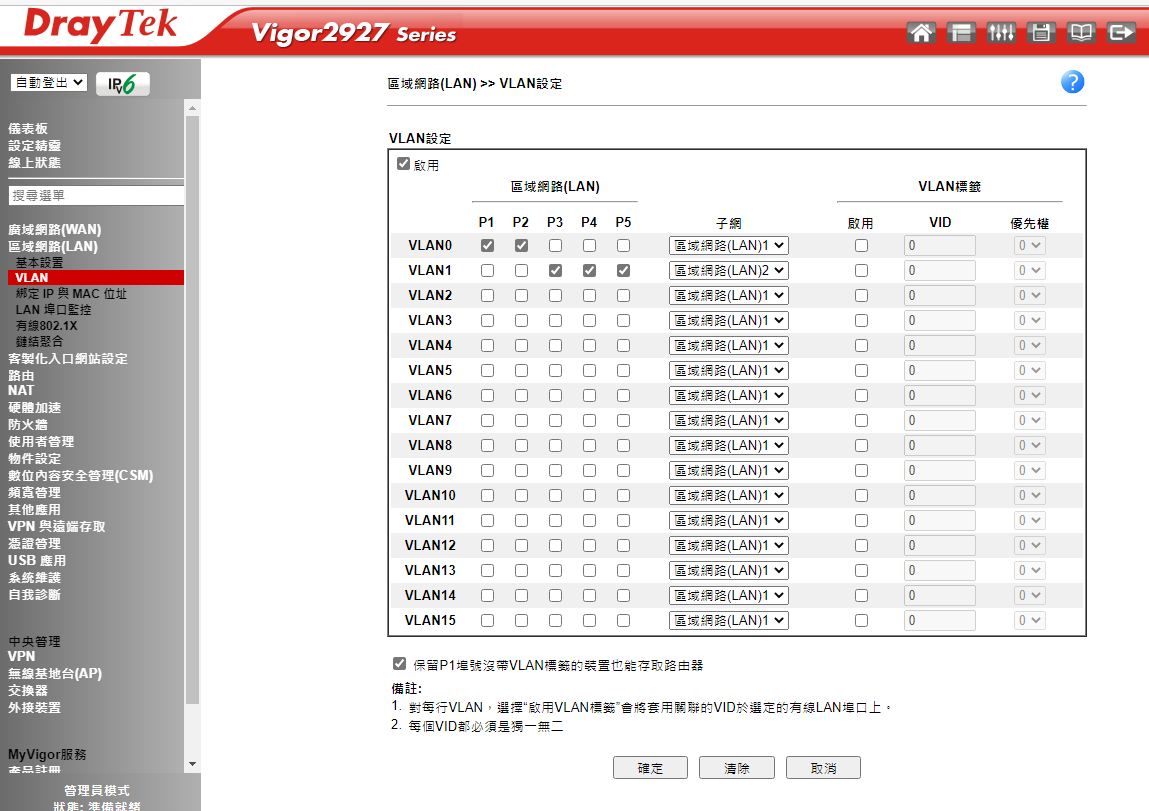

設定 vlan , 範例如下:
Wan=>先設定自動取得IP
Lan1,2 => 192.168.1.x 網段
Lan3,4,5=> 192.168.66.x 網段

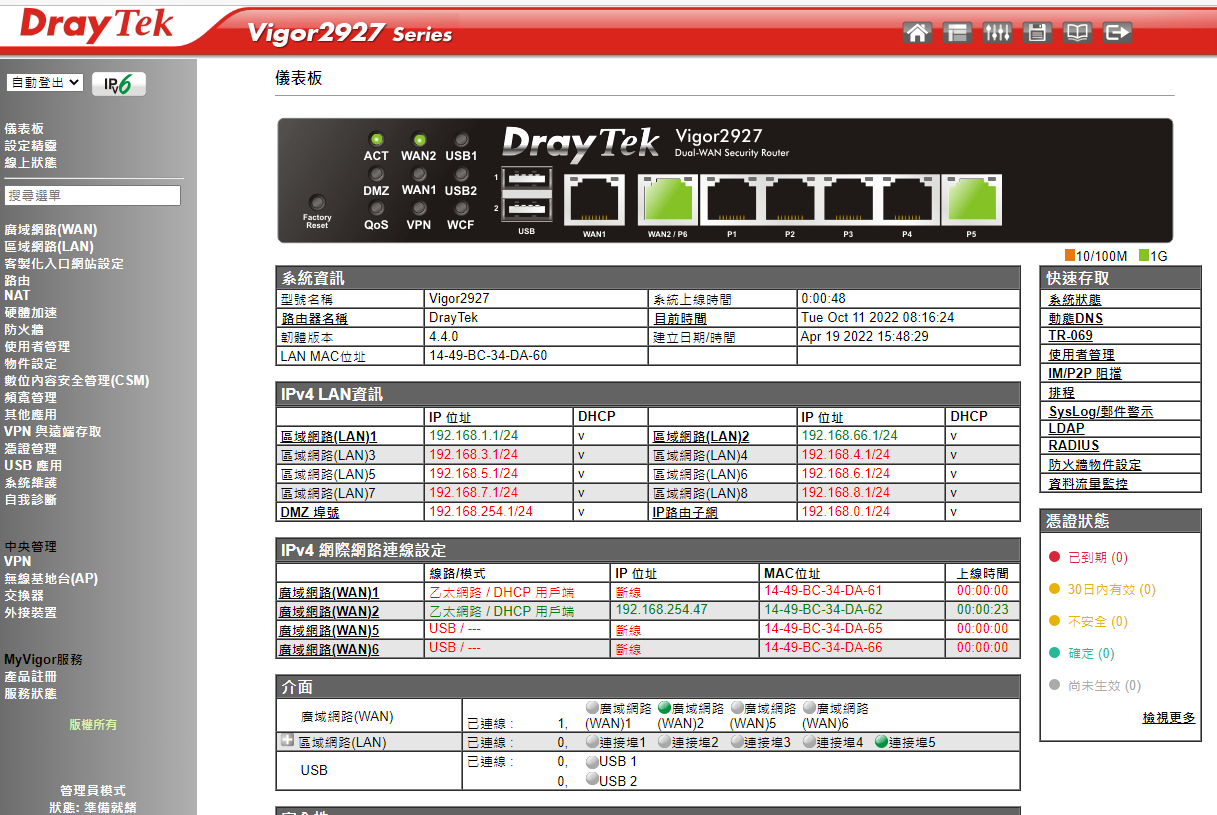

二個網段可以互通

P1/P2 一組

P3/4/5 一組

因為要 LAN 互通

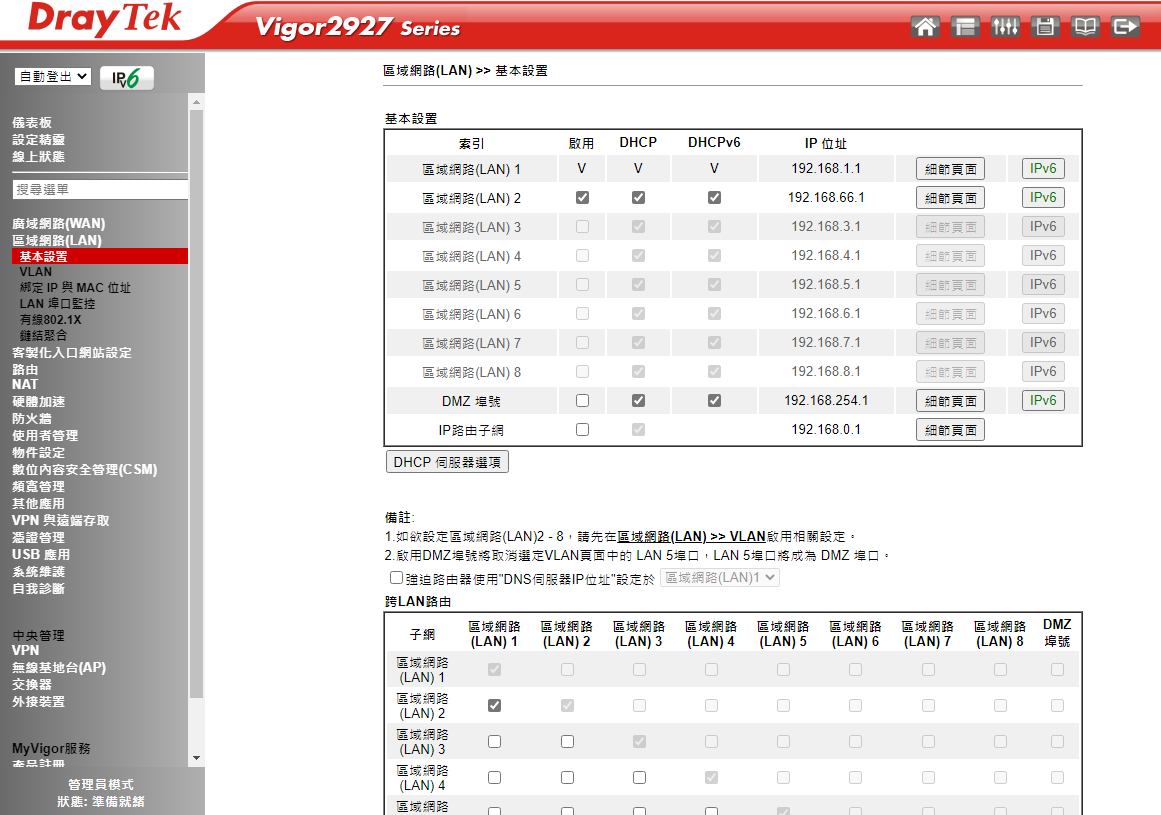

所以跨LAN路由 Inter-LAN Routing

區域網路(LAN)1 和 區域網路(LAN)2

要勾起來

這樣就可以了

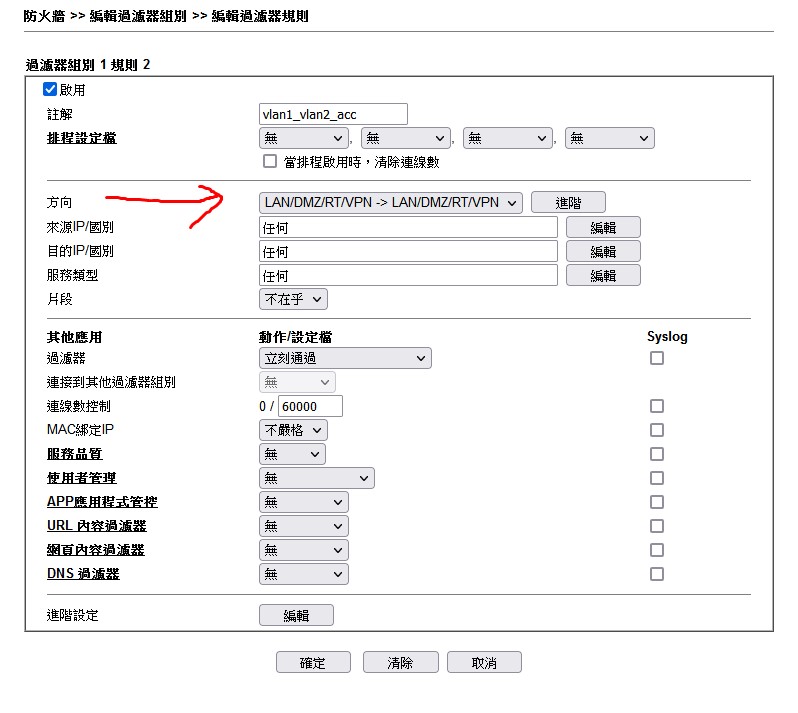

防火牆 過濾器還可以管理 vLAN1 vLAN2 IP 通或是不通
